EzA Free-Cut Series kézi csempevágó 1. modelljea RYOBI{0}}TTP márkához tartozik, kizárólag a gyár kutatja, tervezte és gyártja.professzionális kézi csempevágó gyártóJiaxing Aliplast Tools Co., Ltd., a büszketulajdonosés regisztráltgyártóRYOBI-TTP kézi csempevágó szerszámok. Elszánt újonckéntJiaxing Aliplast Toolsstratégiailag a könyörtelen innovációra és a technológiai fölényre összpontosította energiáját, hogy kihívást jelentsen a bevett játékosoknak.
Ez az 1. modellIngyenes-Cut Series kézi csempevágóegyből állVezetősín készletés egyPontozó rúd készlet.
A vezetősín készletegyből állalapcsatornaés egykrómozott precíziós vezetősín.
Az alapcsatornakészültrepülési -minőségű alumíniumötvözet(kivételes keménység és kopásállóság) három-oldalas téglalap alakú csatornával (24 mm × 20 mm keresztmetszet-) és falvastagsága 8 mm egyik oldalon és 5 mm átellenes oldalon. A beszereléshez úgy tervezték, hogy körülbelül 20 mm-es fa-/kőlapokhoz vagy falapokhoz rögzíthető, és biztonságosan rögzíthető -szerszám nélküli rögzítőcsavarokkal. A stabilitást a 24 mm-es csatornaszélesség biztosítja.
A precíziós vezetősínkróm{0}}bevonatú, hőkezelt magas-szénacélból készült, 16 mm vagy 20 mm átmérőjűkeménység:
58-62 HRC (rendkívül kopásálló), kivételesen magastartósság és kopásálló -tulajdonság. Még a fűrészlap sérülésének is ellenáll(30 perc folyamatos fűrészelés nem mutat kopást) 20+ éves élettartamot biztosít.
A vezetősín ferde vége azmegkönnyíti a csúszócsapágyblokk zökkenőmentes csatlakoztatását, hogy megvédje a csapágygolyókat a működés közbeni elmozdulástól.
A vezetősín nem{0}}ferde vége20 mm mély × 10 mm átmérőjű csatlakozónyílást tartalmaz, amely lehetővé teszi a sínhosszabbítást.
A vezetősín hosszának meghosszabbításához, csak illessze be a mellékelt 30 mm hosszú × 10 mm átmérőjű csatlakozót (ugyanaz a magas-szénacél anyag) két vezetősín csatlakozónyílásaiba. A precíziós tűrés 0,03-0,05 mm rés a csatlakozó és a sín belső fala között
Főbb előnyök
✔ Ipari -minőségű repülési alumínium alap a maximális stabilitás érdekében
✔ Az ultra{0}}kemény krómozott-sín több évtizedes erős igénybevételnek ellenáll
✔ Precíziós -tervezésű csatlakozórendszer a hosszhosszabbításhoz
✔ A kúpvédő kialakítás meghosszabbítja a csapágy élettartamát
✔ Katonai -keménység (58-62 HRC) minden kopásnak ellenáll
A pontozósáv készlet-ből áll
- 1 x vágórúd (vágórúd)
- 1 x egyenes vonalzó
- 1 x csapágycsúszka
- 1 x alumínium csatlakozó blokk
- 1 x pontozó kerék tartó
- 1 x vágókorong (vágókorong)
A pontozólécalumínium ötvözetből készült, ahossza1000 mm-es, üreges hatszögletű profil, kettős belső merevítő bordával a maximális szilárdság érdekében, stabilitást és merevséget biztosít.
Az egyenes fém mérővonalzóanyaga rozsdamentes acél, tartósságot és pontosságot biztosít.
A precíziós lineáris csapágyas csúszóblokk
- Csapágyrendszer: 72 kiváló-minőségű acélgolyó (8 sor × 9 golyó soronként) az ultrasima működés érdekében
- Szerkezet: C-alakú kialakítás biztonságosan megragadja a vezetősínt, hogy minimalizálja az ingadozást
- Anyag: eloxált alumíniumötvözet 6063-T5 kompatibilis (kemény, tartós, kopás-/karc-/korrózióálló)
- Méretek: 90 mm (hossz) × 42 mm (szél.) × 33 mm (magasság)
- Karbantartás: Csak rozsdamegelőző-kenőanyagot használjon (a szabványos olajok felszívják a port és károsítják a csapágyakat)
- Beállítás: Az alján két M3-as hatlapfejű csavar található a csapágyátmérő pontos beállításához
- Tűrés: A csúszka és a vezetősín közötti rés 0,03-0,05 mm
Az alumínium csatlakozóblokk
- Anyag:Eloxált 6063-T5 alumíniumötvözet (ugyanaz, mint a csapágycsúszka)
- Funkció:Tökéletes 90 fokos szöget hoz létre a vezetősín és a mérőléc között
- Előnyök:Biztosítja az egyenes vágást, megakadályozza a csempe letöredezését, és maximalizálja az áttételi hatékonyságot

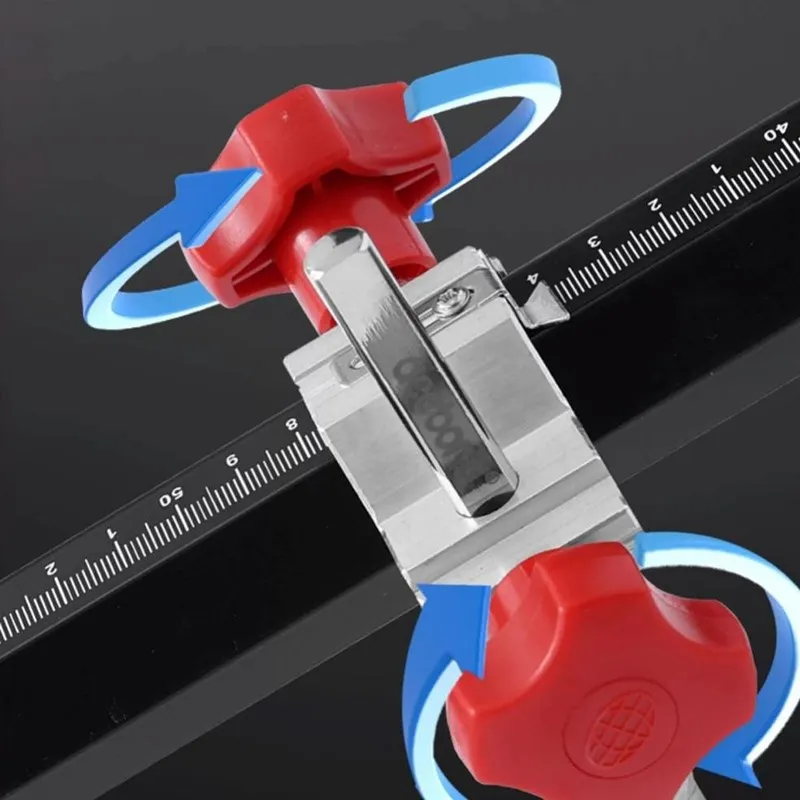

A pontozó kerék tartója
- Anyag:Edzett alumíniumötvözet (kopás/karcolás/korrózióálló)
- Telepítés:Két szerszámon kívüli{0}}csavar:
Rúdrögzítő csavar: Csak kézzel-húzza meg a menetcsupaszodás elkerülése érdekében
Kerékrögzítő csavar: Erősen meg kell húzni a kilazulás elkerülése érdekében
Egy 9 mm átmérőjű, 20 000 m-es maximális vágási hosszúságú ötvözetvágó tárcsa a RYOBI-TTP vágókorongot úgy tervezték, hogy tökéletesen illeszkedjen a kézi csempevágókhoz, hosszú élettartamot biztosít, egyenes és hatékony vágást biztosít, valamint megakadályozza a zománc letöredezését.
Főbb jellemzők
Professzionális -minőségű alkatrészek a precíz csempevágáshoz
Megerősített alumínium konstrukció a tartósság érdekében
Precíziós csapágyrendszer a zavartalan működésért
Karbantartás{0}}barát kialakítás
Univerzális kompatibilitás minden csempével
Műszaki adatok
|
Kategóriák |
Ingyenes-kézi cserépvágó |
|
Márka |
RYOBI-TTP |
|
Modell |
1. modell |
|
Anyag |
Alumíniumötvözet, magas széntartalmú acél |
|
Max. vágási hossz |
3000 mm |
|
Max. vágási vastagság |
20 mm |
|
Írja be |
Egyenes vágás, szög vágás |
|
Vezetősínek hossza |
110 cm, 140 cm, 170 cm, 200 cm |
|
A pontozó rúd hossza |
100 cm |
|
A pontozó kerék mérete |
9 mm |
|
Súly |
5,3 kg/140 cm, 6,5 kg/170 cm, 8,3 kg/200 cm |
|
Csomag |
6db/ctn |
|
Karton mérete |
112*30*12cm, 142*30*12cm, 172*30*12cm, 202*30*12cm, |
GYIK a Free{0}}Cut Series kézi csempevágó gépről:
K: 1. Vághatok egy 160 cm hosszú csempét egy 140 cm-es Free-Cut Series kézi csempevágóval?
V: Igen, egy 140 cm-es Free{1}}Cut Series kézi csempevágó géppel teljesen le tudja vágni. Tekintse meg releváns videóinkat referenciaként.
K: 2. Csatlakoztathatom a vezetősíneket hosszabb csempék vágásához?
V: Igen, megteheti. Univerzális Free{1}}Cut kézi csempevágó gépünk vezetősínjei összekötő rúddal csatlakoztathatók. A kerek vezetősín egyik vége le van ferdítve, hogy a csúszkát simán helyezze el, és ne sértse meg a gördülő golyókat, a vezetősín másik vége pedig nem-ferde, és van egy 20 mm hosszú és 10 mm átmérőjű lyuk a csatlakoztatáshoz. A Free-Cut csempevágó kézi vágót egy 30 mm hosszú és 10 mm átmérőjű csatlakozóval szállítjuk. Precíziós kivitelezésünk biztosítja, hogy a csatlakozó és a sín között 0,05 mm-en belül maradjon hézag.
K: 3. Vághatunk szögben vágásokat az ilyen kézi csempenyomó vágókkal?
V: Igen, ezzel a Free{0}}Cut sorozatú kézi csempevágó marógéppel teljesen tetszés szerint vághat szögletes vágásokat.
K: 4. Hogyan kell használni ezt az ingyenes-Cut Series kézi csempevágó eszközt?
V: A. Rögzítse a vezetősín alapcsatornáját egy körülbelül 2 cm vastag fa deszka vagy csempelap oldalára, és rögzítse szerszám nélküli rögzítőcsavarokkal.
B. Helyezze a csempét a fa deszkára vagy a csempelapra a csempevágó vezetősínjéhez.
3. Helyezze a lineáris csapágycsúszó blokkot a krómozott precíziós vezetősín ferde végére, és simán haladjon át.
4. Mérje meg a lapkát a vonalzóval a pontozandó vonal meghatározásához.
5. Tartsa és nyomja meg a pontozórúd távolabbi részét, nyomja vagy húzza egyenletesen a lapka elejétől a végéig a pontozáshoz.
6. Használjon megszakítót, vagy egyszerűen tegyen egy hosszú és merev tárgyat a pontozott vonal alá, hogy megtörje a lapkát.
